一、蒸氣壓縮式制冷循環的基本原理

工業冷水機是以蒸氣壓縮式制冷循環為基礎、以水為載冷劑的工藝?yán)鋮s設備。其制冷系統由壓縮機、冷凝器、節流裝置、蒸發器四大部件構成，制冷劑在密閉管路內依次經歷四個熱力過程，構成完整的制冷循環：

1、壓縮過程：壓縮機吸入蒸發器出口的低溫低壓制冷劑蒸氣，經壓縮后排出高溫高壓制冷劑氣體，為制冷劑循環提供動力；

2、冷凝過程：高溫高壓制冷劑氣體進入冷凝器，向冷卻介質（冷卻水或空氣）放熱，冷凝為高壓常溫液體，所釋放的冷凝熱經冷卻水塔或冷凝風扇排至環境；

3、節流過程：高壓液體制冷劑經熱力膨脹閥（或電子膨脹閥）節流降壓，轉變?yōu)榈蜏氐蛪旱臍庖簝上酄顟B(tài)；

4、蒸發過程：低溫低壓制冷劑進入蒸發器，吸收冷凍水熱量后汽化，使冷凍水溫度降至工藝設定值（常規工況5℃~常溫可調）；汽化后的制冷劑蒸氣重新被壓縮機吸入，循環往復。

從水系統側分析，冷水機運行涉及兩個基本回路：冷卻水回路（散熱側）負責將冷凝熱排放至環境；冷凍水回路（供冷側）負責將低溫冷凍水輸送至被冷卻設備，吸收工藝熱負荷后回流再冷卻。各機型的差異主要體現在壓縮機形式、冷凝器形式與系統集成方式三個方面，以下結合原理圖分別說明。

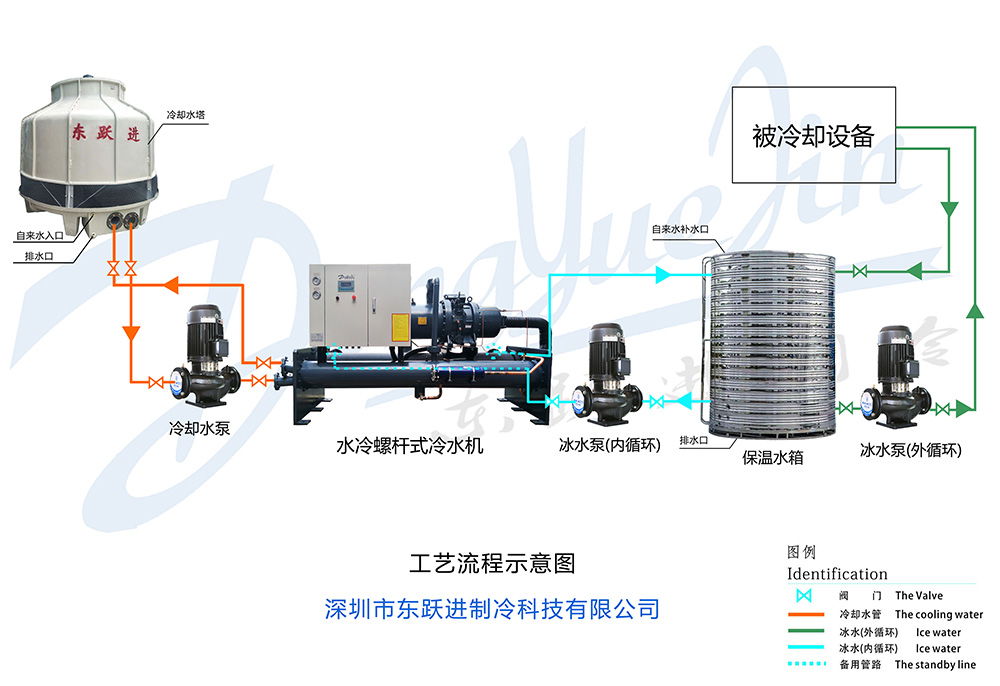

二、水冷螺桿式冷水機工作原理

水冷螺桿式冷水機以半封閉螺桿式壓縮機為壓縮部件，冷凝側采用殼管式冷凝器，蒸發側采用殼管式蒸發器。

工作流程：壓縮機排出的高溫高壓制冷劑氣體進入殼管式冷凝器，與冷凝器內流動的冷卻水進行熱交換后冷凝為高壓液體；冷卻水吸收冷凝熱后溫度升高，由冷卻水泵輸送至冷卻水塔，經噴淋散熱降溫后返回冷凝器，構成冷卻水循環回路。高壓液體制冷劑經膨脹閥節流后進入蒸發器，吸收冷凍水熱量而汽化，冷凍水被冷卻至設定溫度后由冷凍水泵輸送至用冷端；制冷劑蒸氣返回壓縮機，完成制冷循環。

結構特點：螺桿式壓縮機為回轉式容積壓縮，運動部件少、振動小、單機制冷量大，并可通過滑閥實現無級能量調節，部分負荷性能優良；水冷式冷凝溫度較低，機組能效比（COP）高于同容量風冷機型。

適用場合：制冷量需求較大且具備冷卻水塔安裝條件的場合，如化工、電鍍、注塑、制藥、食品加工及中央空調系統等。

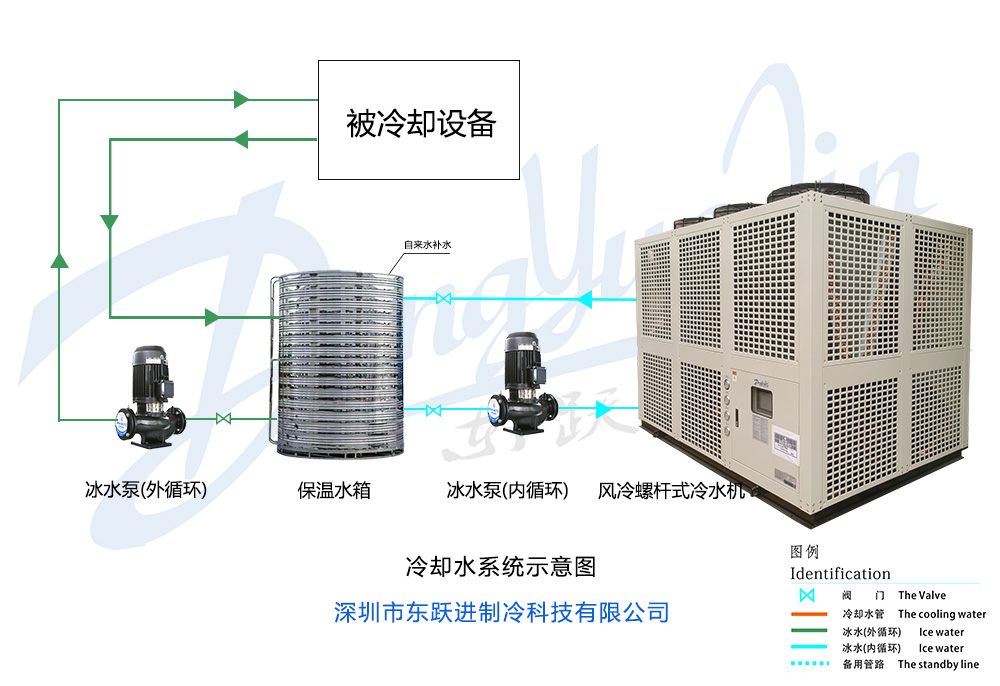

三、風冷螺桿式冷水機工作原理

風冷螺桿式冷水機同樣采用螺桿式壓縮機，冷凝側改為翅片式空氣冷卻冷凝器，由軸流風扇強制空氣對流帶走冷凝熱，制冷劑熱量直接排入大氣，無需配置冷卻水塔、冷卻水泵及冷卻水管路。

工作流程：高溫高壓制冷劑氣體在翅片式冷凝器內經強制風冷冷凝為高壓液體，經膨脹閥節流后進入蒸發器冷卻冷凍水，冷凍水側系統與水冷機型一致；汽化后的制冷劑蒸氣返回壓縮機完成循環。

結構特點：省去冷卻水系統，安裝條件簡化，適用于不便設置冷卻水塔的項目；冷凝溫度受環境干球溫度影響，名義工況能效比略低于水冷機型；機組宜布置于通風良好的室外或機房，并保證進、出風側換熱空間，避免熱風短路。

適用場合：水資源匱乏、水質較差或不便設置冷卻水塔的項目，以及戶外、屋面安裝場合。

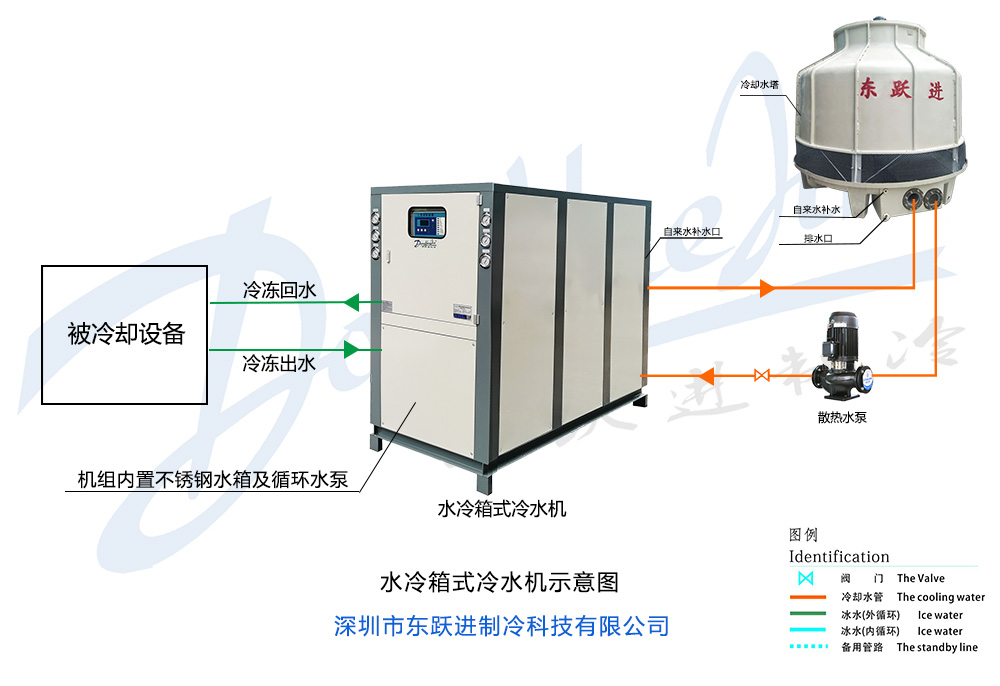

四、水冷箱式冷水機工作原理

水冷箱式冷水機將壓縮機、殼管式冷凝器、蒸發器、水箱、水泵及電控系統集成于鈑金箱體內。冷凝側仍需外接冷卻水塔與冷卻水泵構成冷卻水回路；冷凍水側由內置水箱與水泵直接供液。

工作流程：制冷劑循環與基本循環一致；冷凍水在內置水箱與蒸發器之間循環冷卻至設定溫度，由內置水泵加壓輸出至用冷設備，吸熱回水返回水箱再次冷卻。

結構特點：集成度高、占地面積小，現場僅需連接冷卻水進出管與冷凍水供回管；箱體封閉可降低運行噪聲并保護內部部件；內置水箱具備蓄冷與穩壓緩沖作用，可減小負荷波動引起的機組頻繁啟停。

適用場合：中小冷量、機房空間受限的場合，如激光加工、實驗室儀器、小型注塑、電子加工等工藝?yán)鋮s。

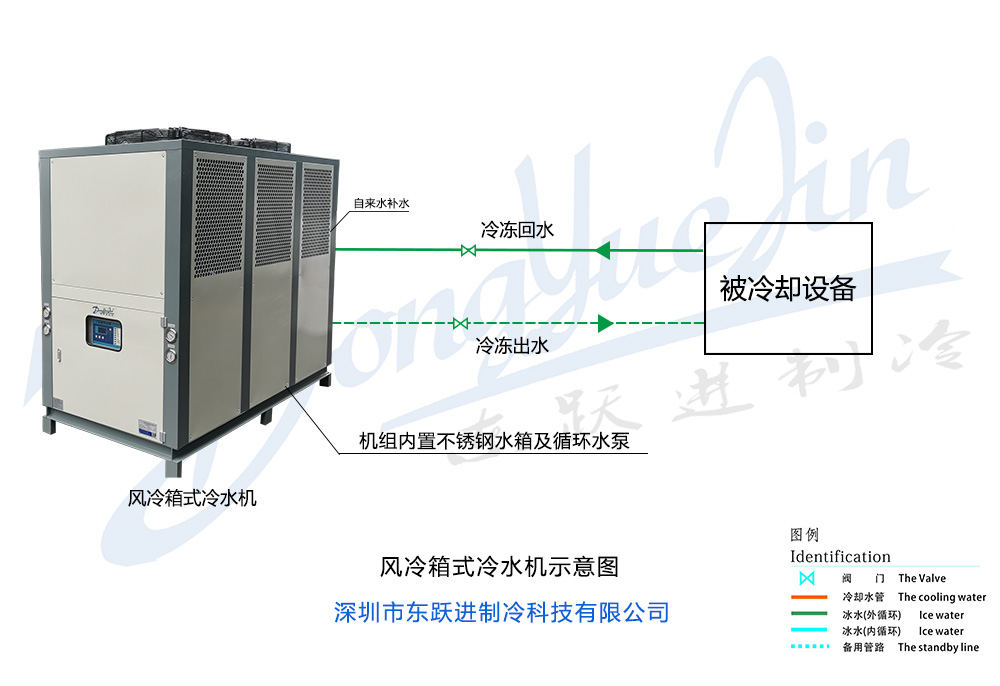

五、風冷箱式冷水機工作原理

風冷箱式冷水機為箱式集成結構與風冷冷凝方式的組合：冷凝器為翅片式，由風扇強制排風散熱；內置水箱、水泵與控制系統，接通電源與冷凍水管路即可投入運行，無需冷卻水塔。

工作流程：制冷劑在翅片式冷凝器內經強制風冷冷凝，經節流后于蒸發器內冷卻內置水箱中的冷凍水，再由內置水泵輸送至用冷端，回水返回水箱再冷卻。

結構特點：安裝最為簡便，布置靈活，不受冷卻水條件制約；運行時應保證機組周圍進風、排風通暢，以維持冷凝換熱效率。

適用場合：缺水地區、水質較差、用冷點分散或需移動使用的工藝?yán)鋮s場合。

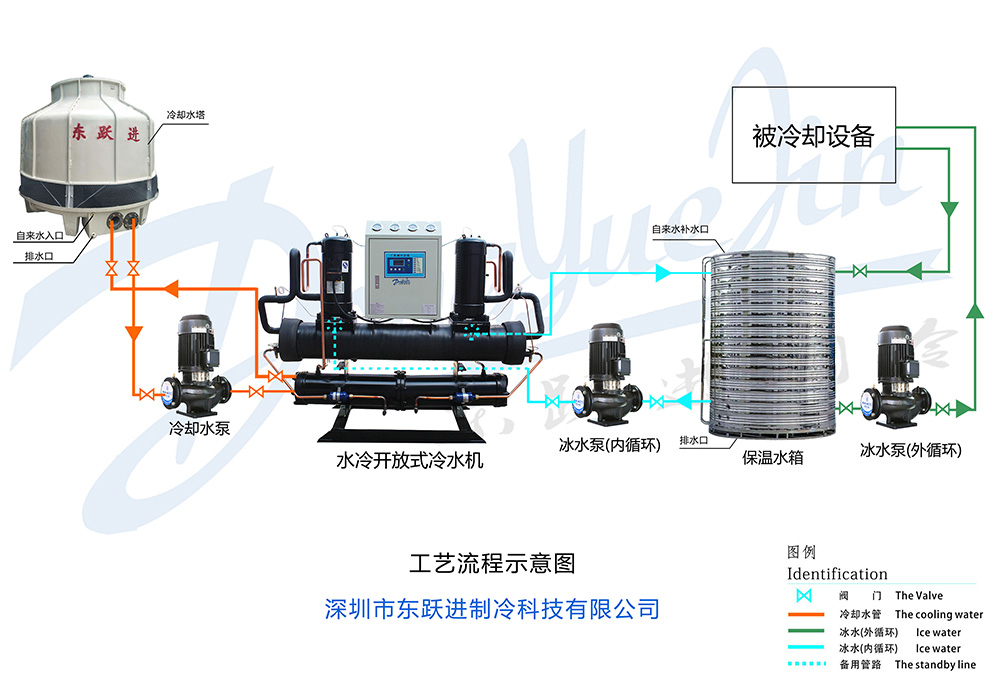

六、水冷開放式冷水機工作原理

水冷開放式冷水機整機不設鈑金外殼，壓縮機、殼管式冷凝器、蒸發器、電控箱等部件外露布置，冷凍水側與冷卻水側設備外置配套。

結構特點：部件外露，便于維護檢修與非標定制（如耐酸堿蒸發器、鈦管蒸發器、外配不銹鋼保溫水箱等）；水箱、水泵外置，容量配置靈活；綜合性價比高。

適用場合：電鍍、化工、反應釜冷卻等需外配水箱、防腐定制或大水箱蓄冷的工藝場合。

七、五種機型技術對比與選型要點

選型要點：

1、冷卻水條件：具備冷卻水塔安裝條件與水質保障時優先選用水冷式（能效較高）；缺水或不便設塔時選用風冷式；

2、冷量與負荷特性：大冷量、連續運行工況選用螺桿式；中小冷量、負荷波動較大的工況選用箱式（內置水箱緩沖）；

3、安裝空間與維護需求：機房空間有限選用箱式；需防腐定制、大水箱蓄冷或便于檢修選用開放式；

4工況溫度：常規冷凍水溫度為5℃~常溫；0℃以下低溫工況需采用乙二醇水溶液等載冷劑并另行選型。

上述五種機型均基于蒸氣壓縮式制冷循環，差異在于壓縮部件、冷凝方式與系統集成形式。正確選型應綜合冷卻水條件、工藝?yán)淞俊⒇?fù)荷特性、安裝空間及介質防腐要求等因素確定。如需根據具體工藝參數進行冷量計算與方案設計，可聯系深圳東躍進制冷獲取選型支持。
