很多客戶用了幾年冷水機，卻說不清它是怎么制冷的。其實看懂螺桿式冷水機組工作原理圖并不難——整個機組就是靠 4 個核心部件，讓制冷劑在一個密閉回路里循環，把熱量從你的生產線"搬"到外面去。下面結合原理圖，一步步講清楚。

一、先看懂原理圖：制冷劑的循環路線

一張標準的螺桿式冷水機組工作原理圖，通常包含 4 個核心部件和兩條回路：

1、制冷劑回路：壓縮機 → 冷凝器 → 膨脹閥（節流裝置）→ 蒸發器 → 回到壓縮機，周而復始；

2、水回路：冷卻水（或空氣）帶走冷凝器的熱量，冷凍水把冷量送給你的生產設備。

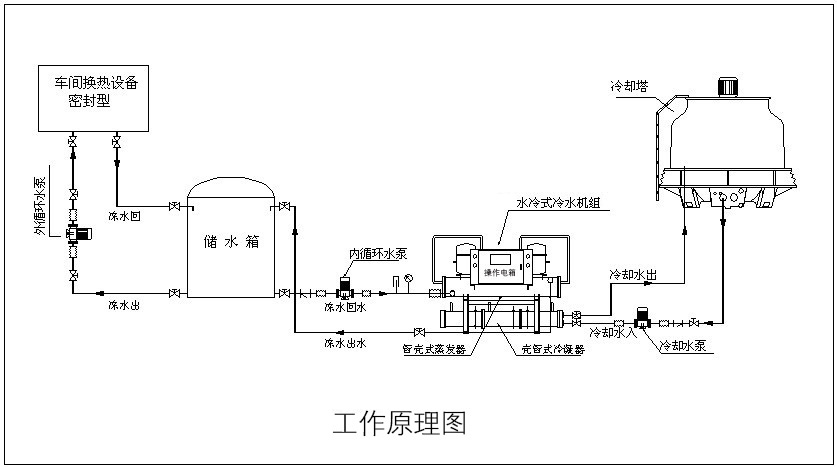

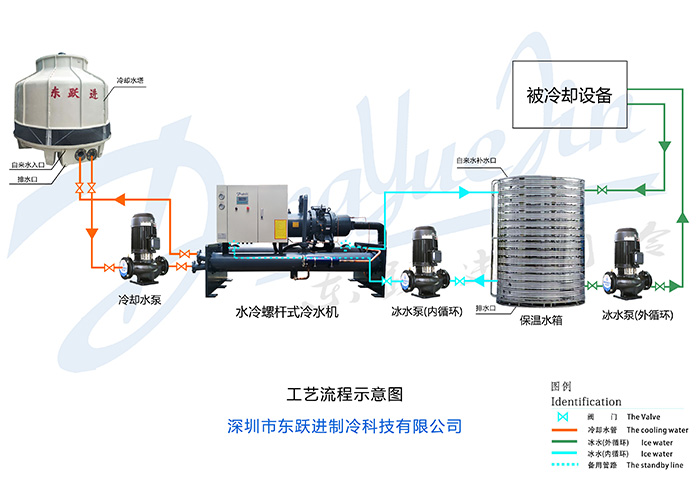

螺桿式冷水機組工作原理圖

記住一句話就能理解全部原理：制冷劑在蒸發器里"吸熱"變氣體，在冷凝器里"放熱"變液體，壓縮機和膨脹閥負責維持這個循環的壓力差。

二、部件1：螺桿壓縮機——循環的"心臟"

壓縮機把蒸發器出來的低溫低壓氣態制冷劑壓縮成高溫高壓氣體，為整個循環提供動力。螺桿式壓縮機靠一對相互嚙合的陰陽轉子旋轉壓縮氣體，沒有活塞機的往復運動，所以振動小、噪音低、可以 24 小時連續運轉，這也是螺桿機組適合工業場合的根本原因。

三、部件2：冷凝器——把熱量"排出去"

高溫高壓的制冷劑氣體進入冷凝器，把熱量交給冷卻介質后液化：

1、水冷螺桿機組：用殼管式冷凝器，熱量被冷卻塔循環水帶走，能效更高；

2、風冷螺桿機組：用翅片式冷凝器，靠風扇直接吹空氣散熱，省去冷卻塔。

這也是選型時"水冷還是風冷"的根本區別——散熱方式不同，決定了能效、安裝條件和適用場景。

四、部件3：膨脹閥——降壓降溫的"關卡"

高壓液態制冷劑經過膨脹閥節流后，壓力和溫度驟降，變成低溫低壓的氣液混合物，為下一步吸熱做好準備。膨脹閥還會根據負荷自動調節制冷劑流量，流量控制得準不準，直接影響出水溫度的穩定性。

五、部件4：蒸發器——真正"制冷"的地方

低溫制冷劑在蒸發器里吸收冷凍水的熱量而蒸發，冷凍水因此被降溫到 5~15℃（低溫機組可到 -40℃），再由水泵送到你的生產線去冷卻設備或產品。你感受到的"制冷效果"，其實全部發生在蒸發器這一端。

六、原理圖上常被忽略的部分：油路系統

螺桿機組的原理圖上還有一條容易被忽略的油路：潤滑油被噴入壓縮機腔體，起密封、冷卻、潤滑作用，再經油分離器回到壓縮機。油路是否正常（油溫、油位、油壓差），直接關系壓縮機壽命——很多螺桿機故障，根源都在油路，這一點在下一篇《螺桿制冷機油溫過高怎么辦》里會專門講。

看懂原理有什么用？

看懂工作原理圖，至少能幫你三件事：選型時聽得懂廠家方案、使用時知道每個部件在干什么、出故障時能快速定位方向。原理不神秘，但它決定了你會不會用、能不能用好這臺設備。
